Ремизная рама (тип I)

Тип станка	L, мм	l1 , мм	l2 , мм	h, мм	H, мм	Количество стоек	Форма боковины A-A
СТБ-175; СТБ-180	1870	820		277	446	1	Форма «П» Форма «Т»
СТБ-190	1952
СТБ-216	2230	1200				2
СТБ-220	2270
СТБ-250	2610	1550
Чебоксарский машинный завод СТБ-280	2870	1110	725			3
Новосибирский машинный завод СТБ-280	2870	950	860
СТБ-330	3370	1200	1110

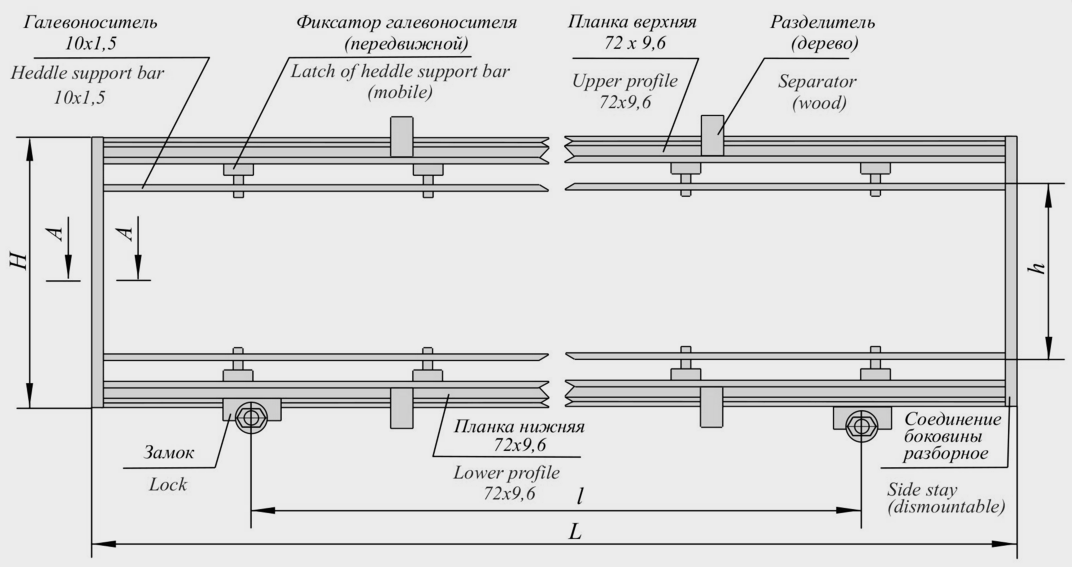

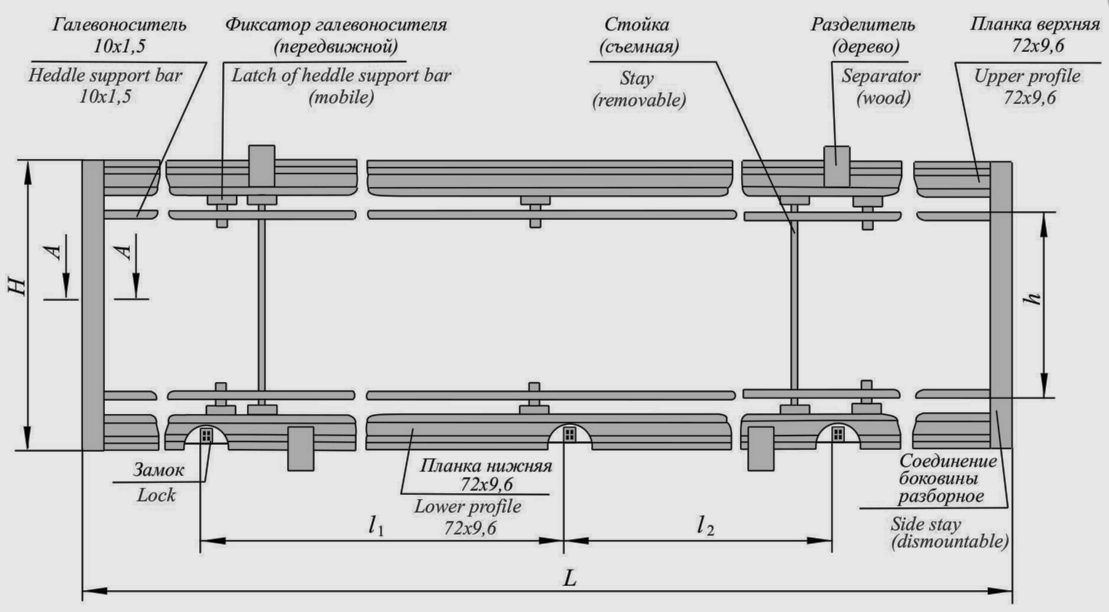

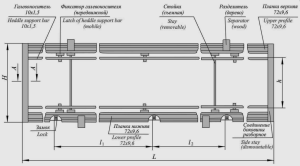

Ремизная рама для ткацких станков СТБ (тип I) с галевоносителем 10×1,5 мм

Ремизные рамы этого типа используются со следующими видами галев:

• галева из ремизной проволоки;
• пластинчатые галева с “О”- образной формой ушков закрытого типа.

Ширина верхней и нижней планок – 72 мм. Промежуточные стойки жесткости съемные. Фиксаторы галевоносителя имеют передвижную конструкцию, позволяющую равномерно распределять нити по зонам, в зависимости от вырабатываемого артикула ткани.

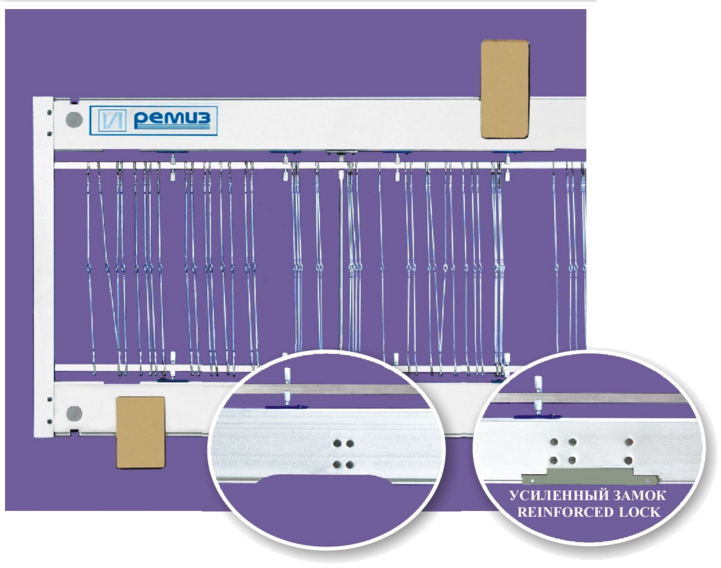

Ремизные рамы могут быть выполнены с усиленными замками под рычаги ремизоподъемного механизма, что увеличивает срок службы рам.

Ремизная рама (тип II)

Тип станка	L, мм	l, мм	h, мм	H, мм	Форма боковины A-A
АТПР-100	1040	598	277	446	Форма «П» Форма «Т»
АТПР-100	1070	488
АТПР-120	1270	658
АТПР-140	1470	770
АТПР-160	1670	836

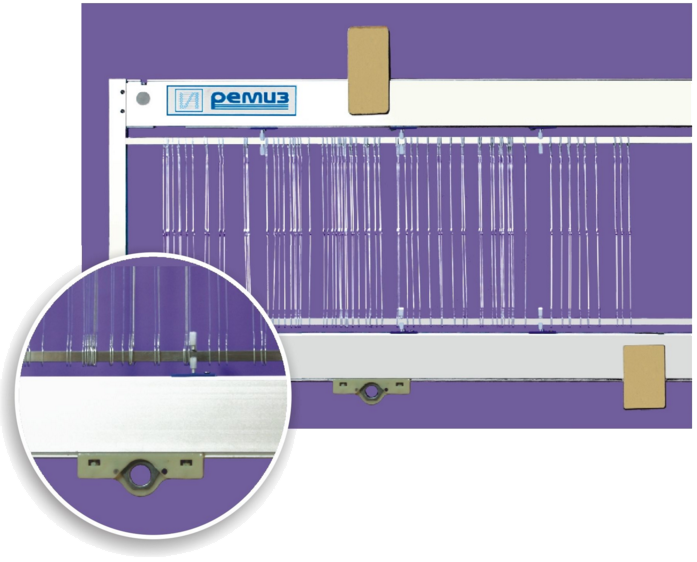

Ремизная рама для ткацких станков АТПР (тип II) с галевоносителем 10×1,5 мм

Ремизные рамы этого типа используются со следующими видами галев:

• галева из ремизной проволоки;
• пластинчатые галева с “О”- образной формой ушков закрытого типа.

Ширина верхней и нижней планок – 72 мм. Замки для станков АТПР изготавливаются из высокопрочных пластмасс и имеют дополнительную вставку из металла, что обеспечивает увеличение срока службы замка.

Ремизная рама (тип III, IV, V)

В зависимости от ширины ткацкого станка рекомендуем следующие типы ремизных рам

Тип станка	Тип ремиз- ной рамы	L, мм	l1, мм	l2, мм	Параметры рекомендуемые заводом-изготовителем				Форма боковины A-A	Установочный размер
					Размер планок	H, мм		Коли- чество стоек
						h=277 под галева размером 280 мм	H=328 под галева размером 331 мм			Нижняя планка	F, мм
СТБ-175; СТБ-180	Тип III	1870	820	—	96×96	434	485	—	Форма «П» Форма «Т»		70±0,1
СТБ-190	Тип III	1952				433
СТБ-216	Тип IV	2230	1200		96×120	458	509
СТБ-220		2270
СТБ-250		2610	1550								80±0,1
СТБ-280 Чебоксарский машинный завод		2870	1110	725				1
СТБ-280  Новосибирский машинный завод		2870	950	860
СТБ-330	Тип V	3370	1200	1110	120×120	483	534
СТБ-360		3670	1350	1260

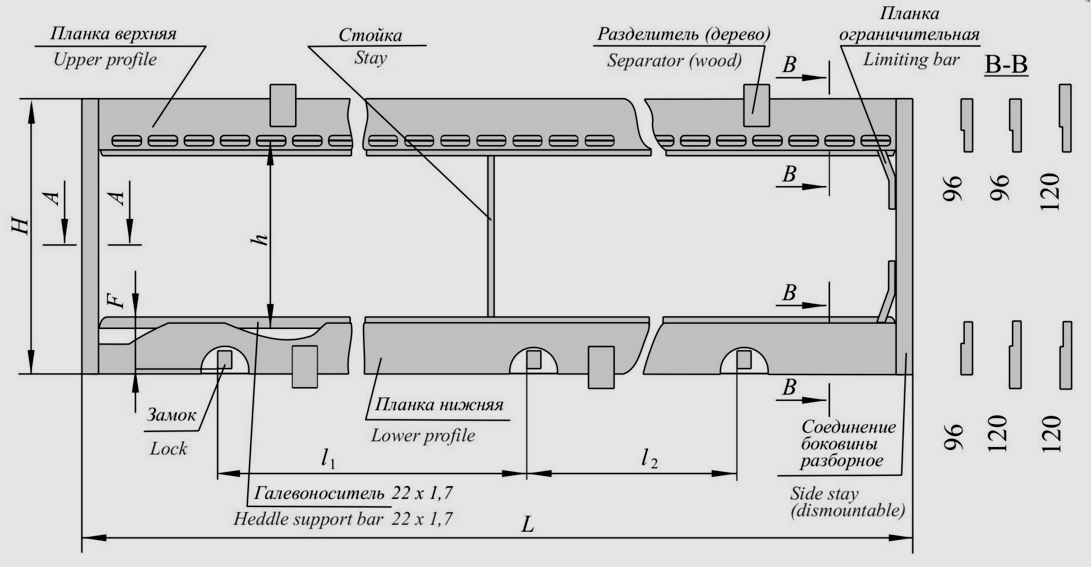

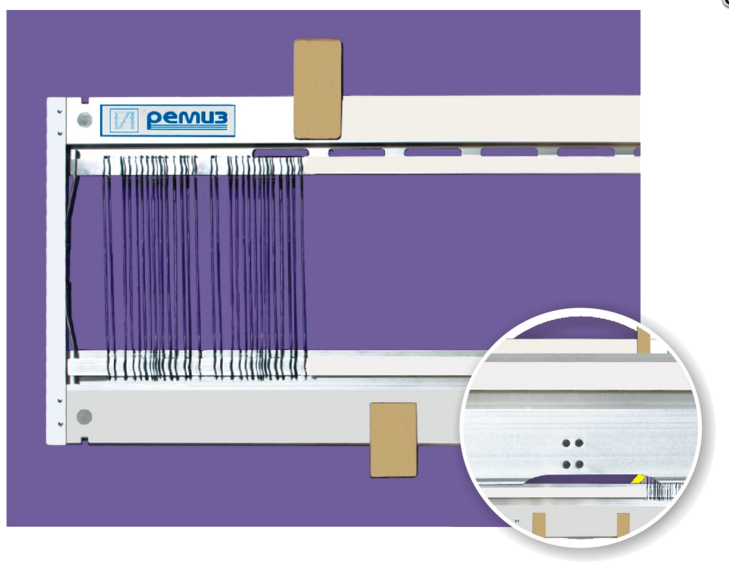

Ремизная рама для ткацких станков СТБ (тип III, IV, V) с галевоносителем 22×1,7 мм

Размеры верхней и нижней планок, в зависимости от типа ремизной рамы:

Тип рамы	Верхняя планка, мм	Нижняя планка, мм
Тип III	96	96
Тип IV	96	120
Тип V	120	120

На данных типах ремизных рам используются пластинчатые галева с “С”- образной формой ушков.

Ремизная рама (тип VI)

Тип станка	L, мм	l1 , мм	l2 , мм	h, мм	H, мм	Количество стоек	Форма боковины A-A
СТБ-175; СТБ-180	1870	820		277	404	1	Только Форма «Т»
СТБ-190	1952
СТБ-216	2230	1200				2
СТБ-220	2270
СТБ-250	2610	1550
Чебоксарский машинный завод СТБ-280	2870	1110	725			3
Новосибирский машинный завод СТБ-280	2870	950	860
СТБ-330	3370	1200	1110

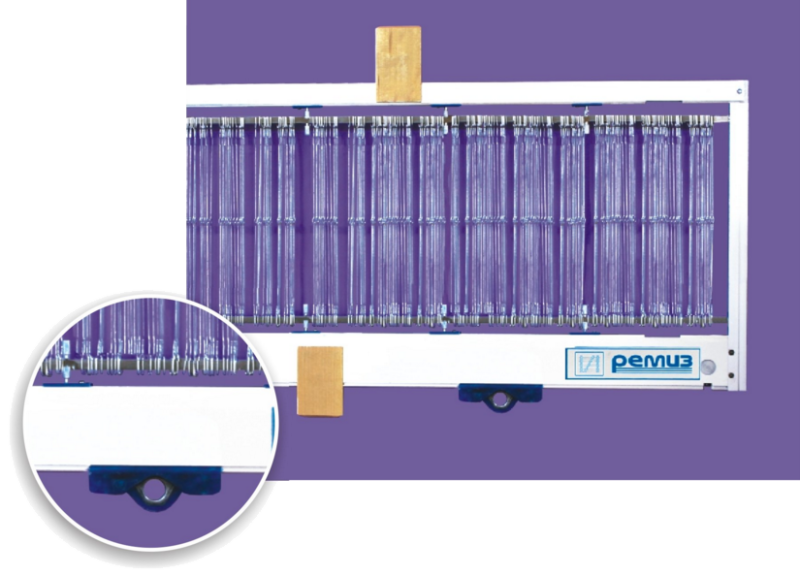

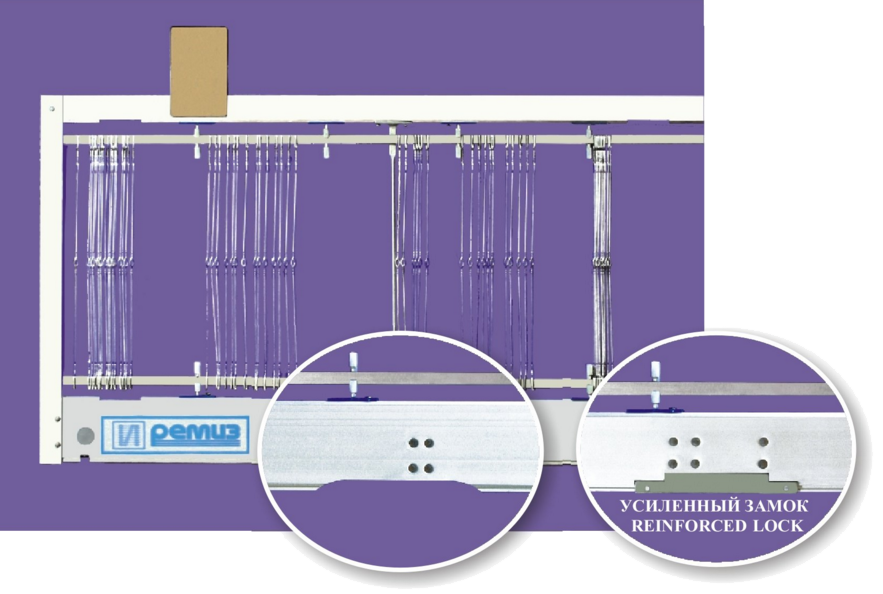

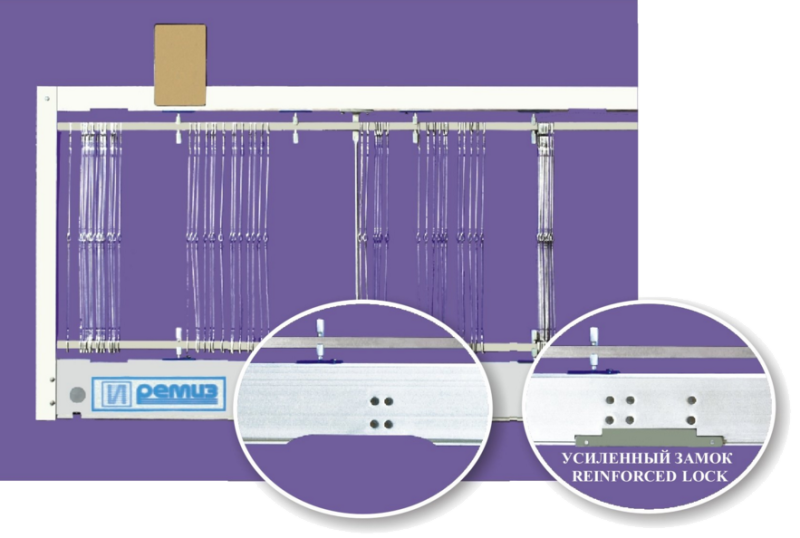

Ремизная рама для ткацких станков СТБ (тип VI) с галевоносителем 10×1,5 мм

В отличие от ремизных рам Тип I, рамы Тип VI изготавливаются c шириной верхней планки 30 мм, что обеспечивает удобство при обслуживании ткацкого станка.

Для этих ремизных рам используют:

• галева из ремизной проволоки;
• пластинчатые галева с “О” — образной формой ушков закрытого типа.

Промежуточные стойки жесткости съемные, а фиксаторы галевоносителя имеют передвижную конструкцию, что позволяет равномерно распределять нити по зонам в зависимости от вырабатываемого артикула ткани.

Ремизные рамы могут быть изготовлены с усиленными замками под рычаги ремизоподъемного механизма, что увеличивает срок службы рам.

Ремизная рама (тип VII)

Тип станка	L, мм	l, мм	h, мм	H, мм	Форма боковины A-A
АТПР-100	1040	598	277	404	Только Форма «Т»
АТПР-100	1070	488
АТПР-120	1270	658
АТПР-140	1470	770
АТПР-160	1670	836

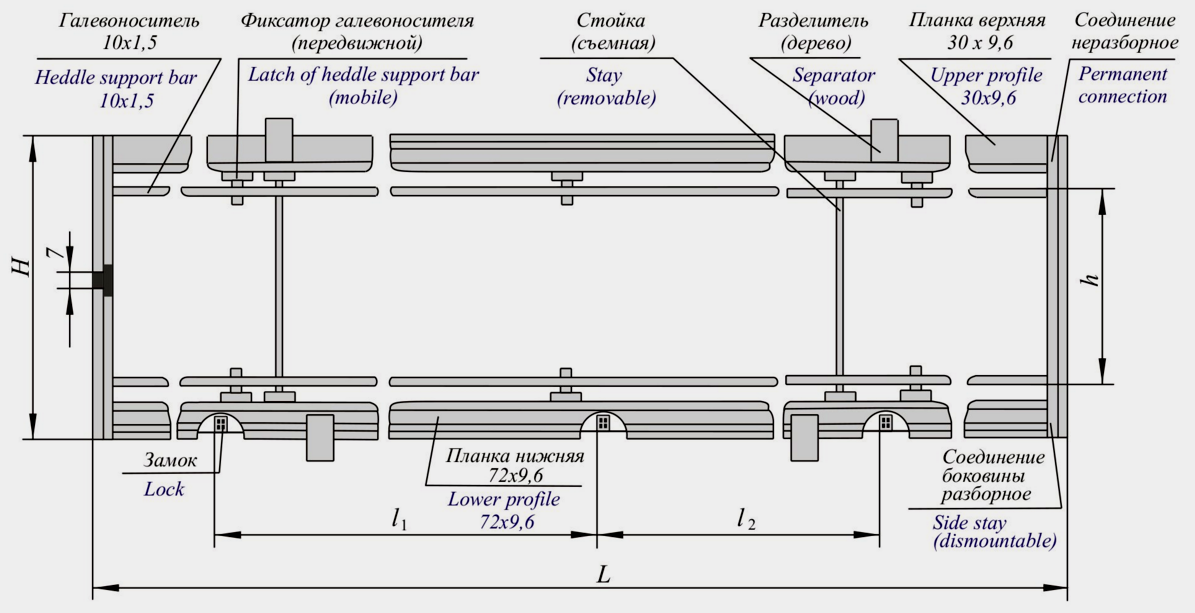

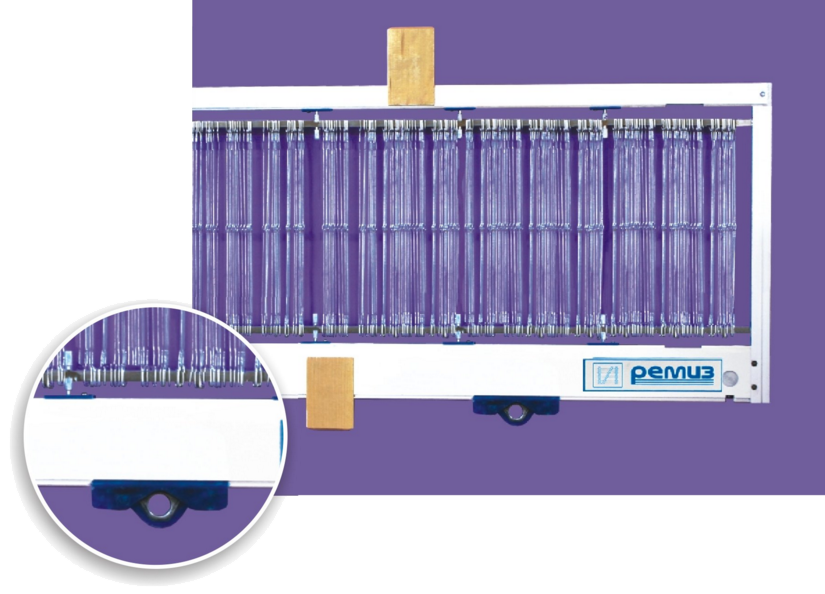

Ремизная рама для ткацких станков АТПР (тип VII) с галевоносителем 10×1,5мм

В отличие от ремизных рам Тип II, рамы Тип VII выполнены с верхней планкой 30 мм и применяются со следующими видами галев:

• галева из ремизной проволоки;
• пластинчатые галева с “О” — образной формой ушков закрытого типа.

Замки для станков АТПР изготавливаются из высокопрочных пластмасс и металла, что обеспечивает увеличение срока службы замка.
