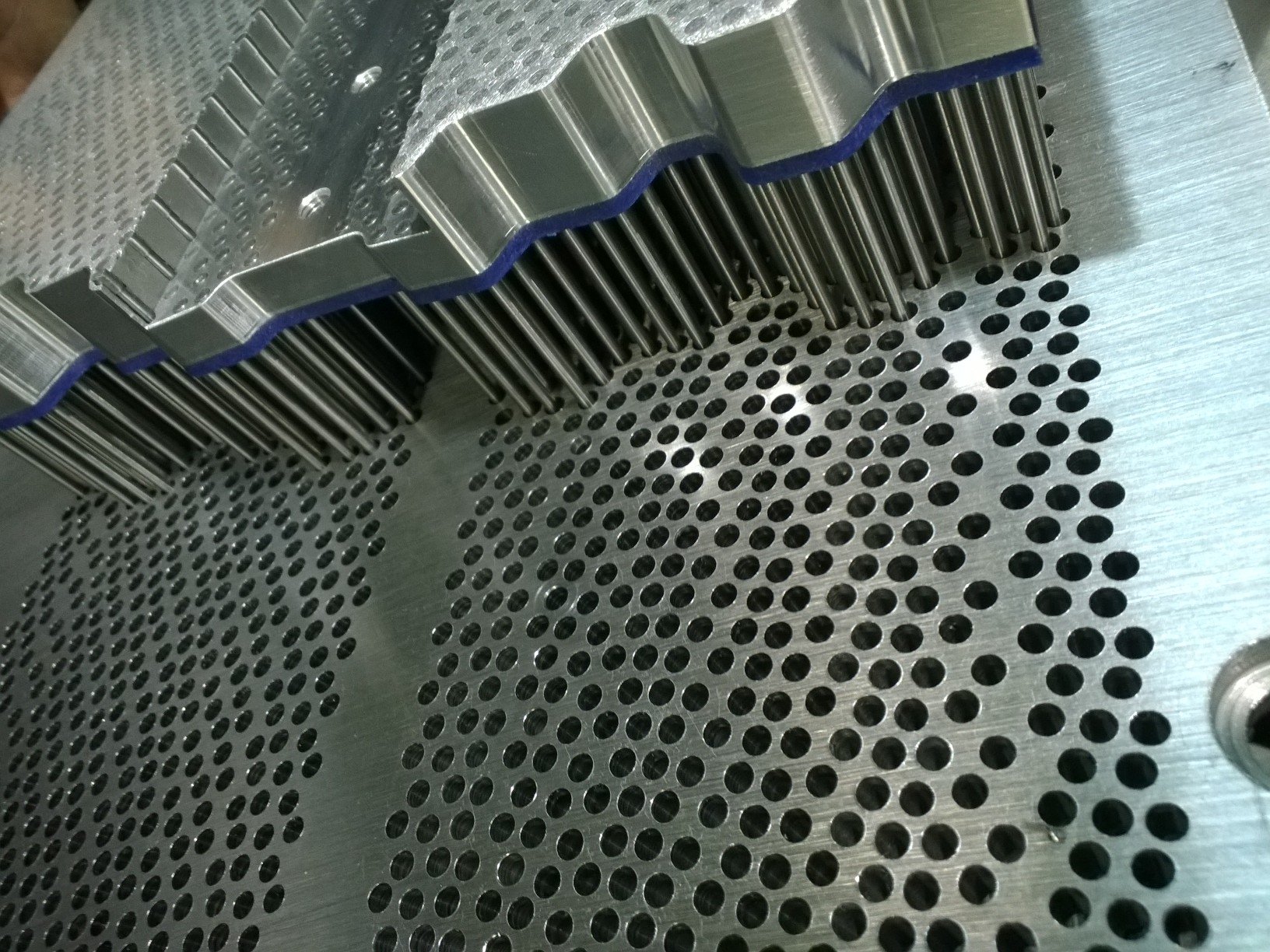

Игольная доска иглопробивной машины содержит металлическую доску с отверстиями (возможен вариант с пластмассовыми втулками), имеющие центральные отверстия для размещения игл. Каждая втулка имеет верхнюю и нижнюю части, одна из которых выполнена в виде усеченного конуса с кольцевыми выступами, а другая имеет коническое отверстие с кольцевыми канавками, предназначенное для размещения в нем корпуса, причем диаметр конуса равен 1,05-1,1 диаметра отверстия. Хвостовая часть иглы фиксируется в углублении верхней части втулки. Для установки иглы в отверстие металлической доски помещается нижняя часть втулки, имеющая конусообразное углубление. Игла вставляется в отверстие верхней части втулки, и обе части совмещаются.

Игольные доски изготавливаются по чертежам или по образцу заказчика.
