Description

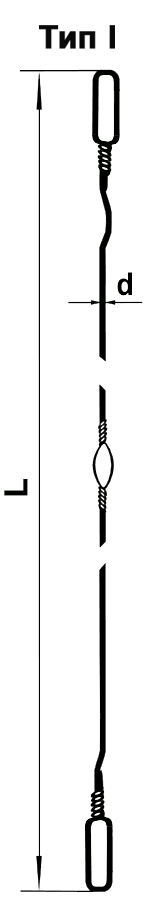

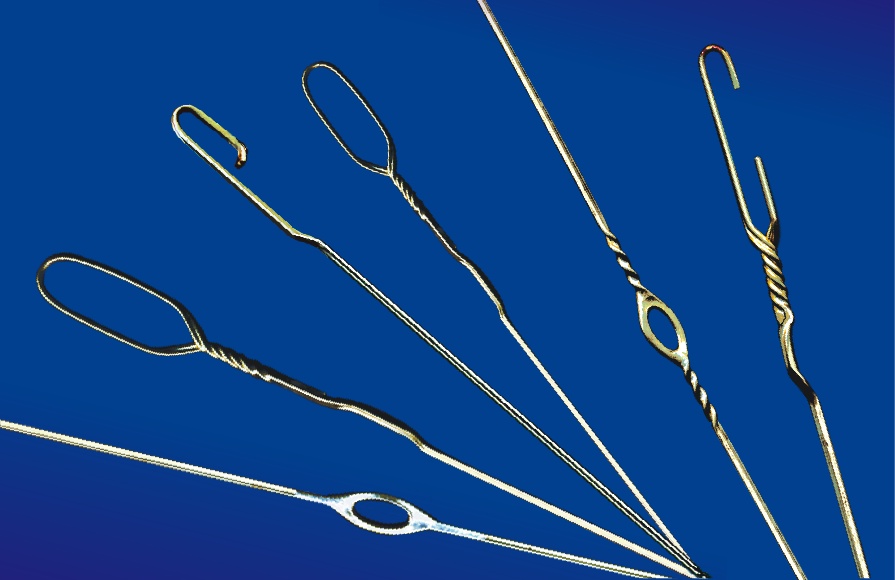

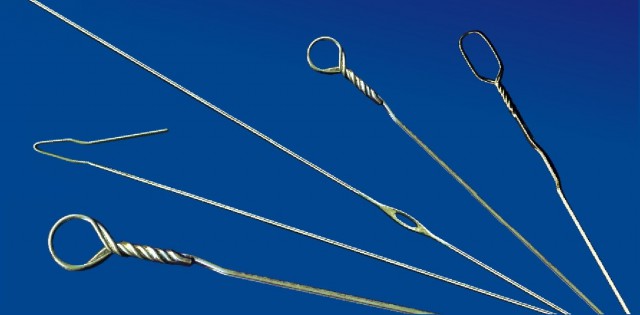

Тип I — с витым глазком

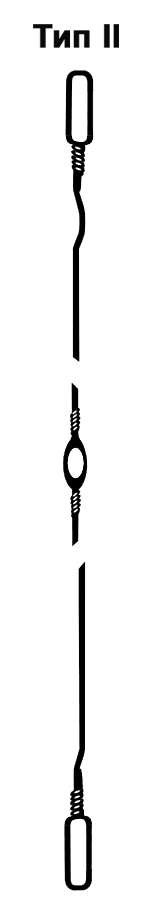

Тип II — с впаянным глазком и круткой около глазка
Тип III — с впаянным глазком без крутки около глазка
Тип V — с открытым ушком и впаянным глазком без крутки

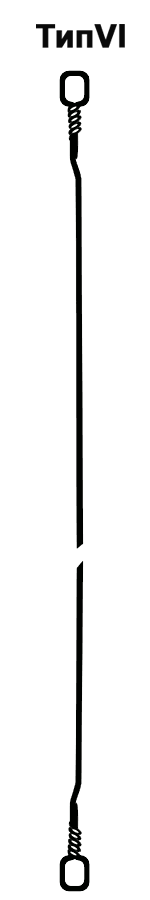

Тип VI — с круглыми ушками без глазка

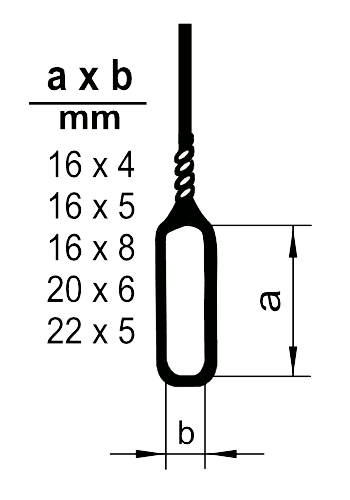

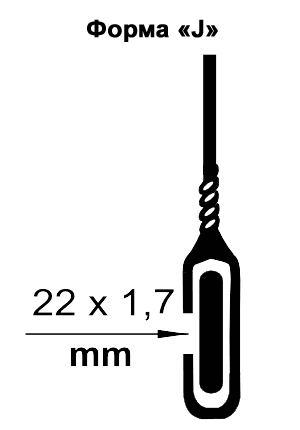

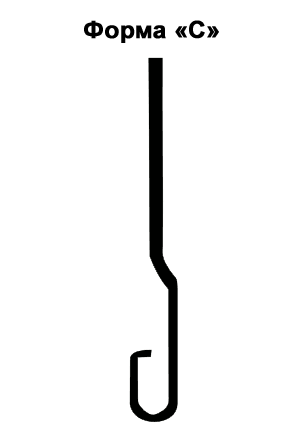

Варианты ушков для галев

Для ткацких станков

Изготавливается из проволоки 0,80; 0,90; 1,00 мм.

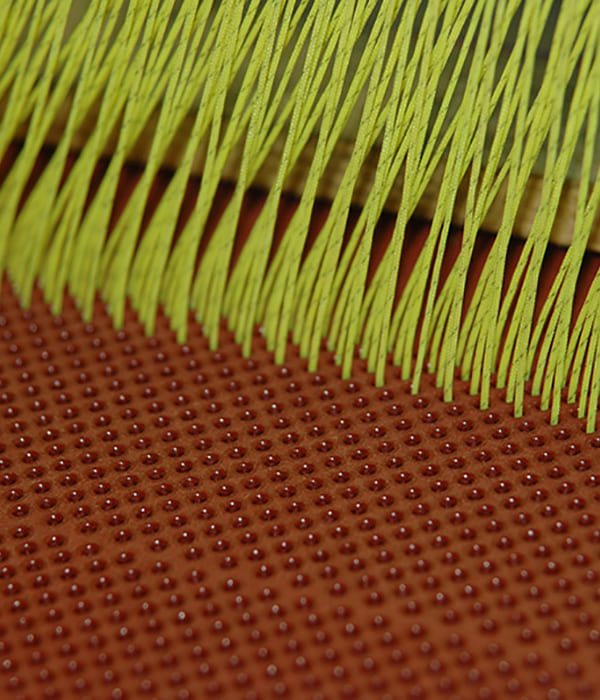

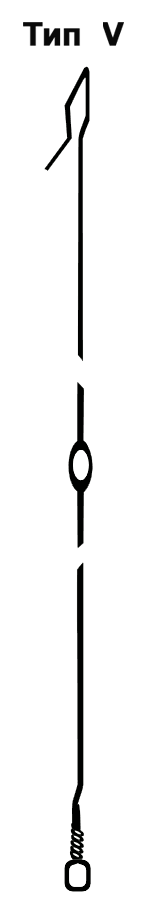

Для жаккардовых машин

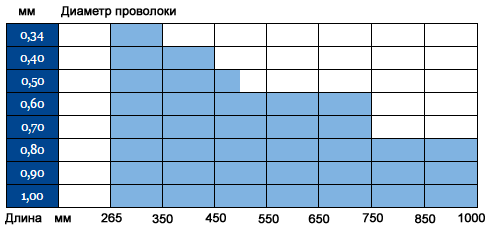

Рекомендуемые соотношения диаметра проволоки и длины галева

Виды глазков

Цельноформованный

Тип глазка	Условные обозначения	Диаметр проволоки глазка, мм	Размер глазка, мм	Рекомендуемый диаметр проволоки галева d, мм	Примечание
	1015 R	0,35 / 0,50	3,2×1,3	0,34	Используется для галев типа II   III   V
	1020 R	0,50	4,0×1,5	0,40
	328 R	0,50 / 0,90	4,2×2,3	0,40
	355 R	0,55	5,2×2,3	0,40; 0,50
	380 R	0,60 / 0,80 / 1,20	5,6×2,7	0,50; 0,60; 0,70
	385 R	0,70 / 1,00	6,2×3,4	0,50; 0,60
	1080 R	0,80 / 1,20	6,6×3,9	0,50; 0,60
	390 R	1,00 / 1,40	8,0×4,2	0,60; 0,70
	420 R	1,00	9,0×4,8	0,70; 0,80
	450 R	1,40	10,0×6,3	0,70; 0,80; 0,90
	480 R	1,50	13,5×7,5	0,90; 1,00
	50/0	0,80 / 1,40 / 1,60	Ø 5,0
	65/0	1,40	Ø 6,5
	80/0	1,40	Ø 8,0
	100/0	1,60	Ø 10,0

Стыковой                                                                 Витой

Тип глазка	Размер  глазка, мм	Примечание	Тип глазка	Размер  глазка, мм	Примечание
	4,0×2,0	Используется  для галев  типа II III V		3,5×1,5	Используется  для галев  типаI
	5,0×2,0			5,0×2,0
	6,0×3,0			6,0×3,0
	8,0×4,0			7,0×2,0
	12,0×6,0			9,0×2,5
